Кабели силовые с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести на напряжение 0,66 кВ.



Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

Применение:

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66кВ номинальной частоты 50 Гц.

Кабели применяются для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Кабели не распространяют горение при групповой прокладке.

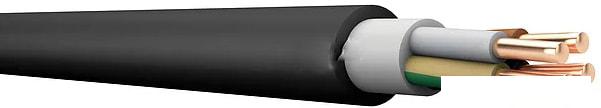

Конструкция:

Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2012. Число жил: 1,2,3,4,5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).

Изоляция — из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета.

Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях марок АВВГ-Пнг(А), ВВГ-Пнг(А) (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости.

Внутренняя оболочка — из поливинилхлоридного пластиката пониженной горючести накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из поливинилхлоридного пластиката пониженной горючести.

Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести. В кабелях с токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.

Технические характеристики:

Вид климатического исполнения кабелей по УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С до 98%

Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С

Допустимый радиус изгиба при прокладке-

одножильные – не менее 10 наружных диаметров;

многожильные – 7,5 наружных диаметров;

Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С

Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160º С.

Продолжительность короткого замыкания не должна превышать 5с.

Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90º С.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании не более 350º С
