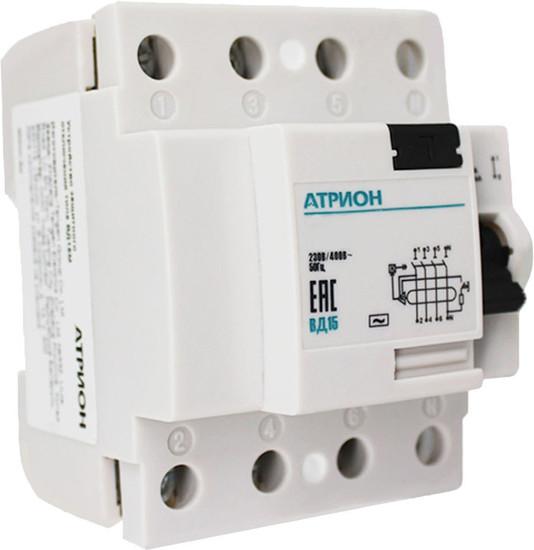

Устройство защитного отключения Атрион VD15-4-63-300. Опт - все предложения в Минске

Номинальный ток

Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.

Тип дифференциального тока

Тип AC. Самый распространенный и недорогой. Срабатывает на утечку переменного синусоидального тока, он обозначается на корпусе прибора символом «~».

Тип A. УЗО этого типа реагирует не только на синусоидальный, переменный дифференциальный ток, но и на пульсирующий постоянный дифференциальный ток, внезапно возникающие и медленно нарастающие.

Тип B. Этот тип УЗО реагирует на постоянный, переменный и выпрямленный дифференциальные токи.

Тип S. Этой буквой обозначаются УЗО с задержкой срабатывания, так называемой селективной задержкой.

Тип G. Этот тип УЗО аналогичен УЗО типа S, но с меньшей задержкой срабатывания.

Количество полюсов

Главная цепь автоматического выключателя может быть выполнена однополюсной или многополюсной. Под полюсом понимается часть автоматического выключателя, связанная исключительно с одним электрически независимым проводящим путем главной цепи, имеющая контакты, предназначенные для замыкания и размыкания главной цепи, и не включающая элементы, необходимые для монтажа и оперирования всеми полюсами.

Полюс автоматического выключателя может быть защищенным, незащищенным и отключающим нейтральным.

Защищенный полюс обычно оснащен тепловым и(или) электромагнитным расцепителями тока.

Незащищенный полюс не имеет расцепителей тока, но способен функционировать так же, как защищенный полюс того же автоматического выключателя.

Отключающий нейтральный полюс предназначен только для замыкания и размыкания электрической цепи нулевого рабочего проводника и не предназначен для включения и отключения токов короткого замыкания.

Модульные автоматические выключатели производят следующих типов:

1Р - один полюс с максимальным расцепителем тока,
1Р+N - один полюс с максимальным расцепителем тока, плюс полюс без расцепителей для коммутации нулевого провода,
2Р - два полюса с максимальными расцепителями тока,
3Р - три полюса с максимальными расцепителями тока,
3Р+N - три полюса с максимальными расцепителями тока, плюс полюс без расцепителей для коммутации нулевого провода,
4Р - четыре полюса с максимальными расцепителями тока.
