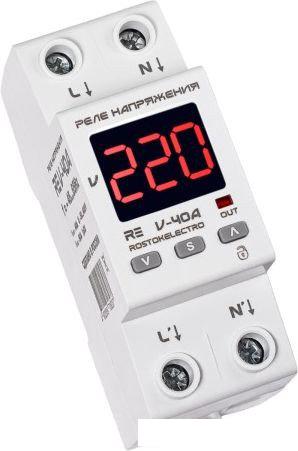

Реле напряжения серии V (32A, 40А, 50А, 63А)
Реле напряжения нового поколения RE серии V предназначено для защиты электрического оборудования от скачков напряжения в сети, а также от последствий обрыва нулевого провода. Реле напряжения RE серии V может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
Полноценный транзит нуля (шина 16 кв.мм).
Блокировка кнопок от случайного нажатия.
Возможность калибровки показаний вольтметра.
Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!
True RMS.
Внутренняя термозащита с возможностью контроля в настройках.
Размер 2-din.
Полностью цифровое управление.
Настройка комфортного значения яркости дисплея.
Принцип работы
Измерительный блок на основе микропроцессора Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (реле с постоянно разомкнутым контактом для RE V, а для всех остальных – импульсное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Для этого в меню настроек нужно выбрать соответствующий режим работы
Технические характеристики:
Технические параметры
RE V-32A
RE V-40A
RE V-50A
RE V-63A
Номинальный ток нагрузки*
(максимальный ток в течении не более 10 мин), А
32(40)
40(50)
50(63)
63(80)
Номинальная (долговременная) мощность*, кВт
*- при активной нагрузке
7,0
8,8
11,0
13,9
Рабочее напряжение, В
50-400
Рабочая частота сети, Гц
45-65
Верхний предел отключения по напряжению (программируется), В
210-270 (250**)
Нижний предел отключения по напряжению (программируется), В
120-200 (170**)
Время задержки включения (программируется), сек
5-600 (15**)
Время отключения по верхнему пределу напряжения, сек, не более
0,02
Время отключения по нижнему пределу напряжения, сек, не более
1 (120-170В)
0,02 (<120В)
Погрешность вольтметра, %, не более
1
Потребляемая мощность реле, Вт, не более
RE V-32A 2.5
RE V-40/50/63А 1.5
Макс. сечение провода, мм2
10
Момент затяжки винтов клемм, Нм
2,2±0,2
Рабочая температура, °С
-25…+50
Габаритные размеры, мм
90*35*67
Вес нетто, кг
0,165
Вес брутто, кг
0,185
**- Заводские установки
Крепление прибора на монтажный профиль TS-35 (DIN -рейка) -2 DIN
